边缘智能网关定制化解决方案

2020-06-06 17:28:00
admin
原创
1453

随着国家大力发展新基建,物联网、工业互联网等平台在行业的推广应用,智能网关作为边缘计算的一部分,会有很大的市场空间。但是,现在的网关市场的产品质量、技术水平参差不齐,针对特定行业邻域及应用场景,功能方面无法满足现场的需求

iNeuOS为边缘网关提供了一套可定制化的开放性解决方案,从底层开发代码,完全实现的自主可控,支持ARMX86芯片框架,支持Windows操作系统、Linux及国产操作系统、Mac操作系统及Docker容器。大部分网关采用ARM芯片和Linux操作系统

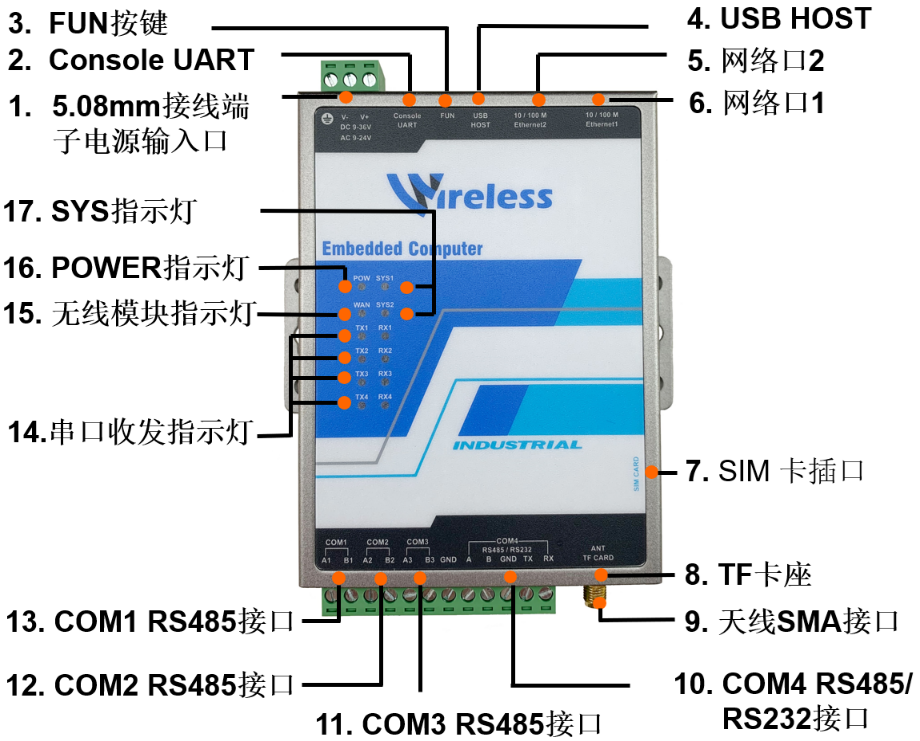

1)硬件选型

可以选择成熟的硬件平台,满足不同的硬件特性和接口的需求,硬件配置及参数参考如下:


  • 处理器:4核心A9,主频为1.4GHz
  •  512MB DDR3高性能内存
  •  MLC eMMC 板载为8GByte eMMC
  •  LINUX系统版本为3.4.39/Ubuntu系统版本为16.04注:linux 3.4.39版本稍微有点低,4.0及以上版本,更易于部署
  • 4G无线:内部集成74G全网通模块
  • SIM卡插口:可靠的工业级SIM卡插槽 支持SIM卡类型为:标准SIM25mm*15mmmini SIM卡)
  • SMA天线接口:标准SMA母头接口,用于连接外置天线或者射频馈线
  • RS485接口4个全隔离RS485接口/1RS232接口,RS485采用三级防雷防静电设计,支持4KV雷击防护
  • 指示灯12个指示灯 1个电源灯、1个无线模块信号状态指示灯、2SYS灯(可编程)、8个串口收发指示灯,可以清晰的指示串口数据流向情况
  • 网络2个高性能100M/10M自适应工业网卡,支持AUTO MDI/MDIX
  • USB HOST1USB HOST 插口为标准USB A型标准USB
  • TF卡接口1个自弹式标准TF卡座
  • Debug UART接口Console UART口对外接口为Type-C,内部集成USB转串口芯片,方便用户直接使用串口进行调试与维护
  • FUN按键:可编程按键 默认用于更新文件系统与恢复出厂默认IP
  • RTC时钟:内部集成实时时钟(RTC时钟电源3V) 板载RTC备份电池断电后可以运行3年以上
  • 蜂鸣器:板载1个可编程控制蜂鸣器 可用于警报或者提示发声
  • 加密芯片:内置一个专用加密芯片,为用户的应用程序提供专业的加密防护。同时每一个机器都有韦一不可篡改ID号,配合用户的应用程序进行加密绑定后,可以有效防止用户的应用程序被盗
  • 电源:超宽压电源输入,支持交直流输入。直流DC936V 交流AC924V 电源支持反接、抗脉冲群、抗静电等保护,电源能抵御GB/T 17626.5-2008标准4(4KV)8/20uS雷击测试
  • 功耗:主板最大功耗≤6W
  • 外壳:髙品质铝合金外壳提供极佳的抗腐蚀性和优良的电磁屏蔽性能,为内部精密电路的运行提供优良保护。特殊的表面处理方式,很好的提升产品外观档次与金属质感
  • 重量260g(不含天线)
  • 尺寸129mm×116mm×29mm(L×W×H) 含挂耳
  • 温度-4085℃(工作) -4085℃(储运)
  • 湿度20%~90%无凝露(工作) 15%~95%无凝露(储运)

   2)配套部署iNeuOS基础框架

实现设备驱动、服务驱动、采集配置、数据转发、网络配置、远程屏幕组态等应用,部署应用分两部分:后台服务(iNeuKernel)和前台应用界面

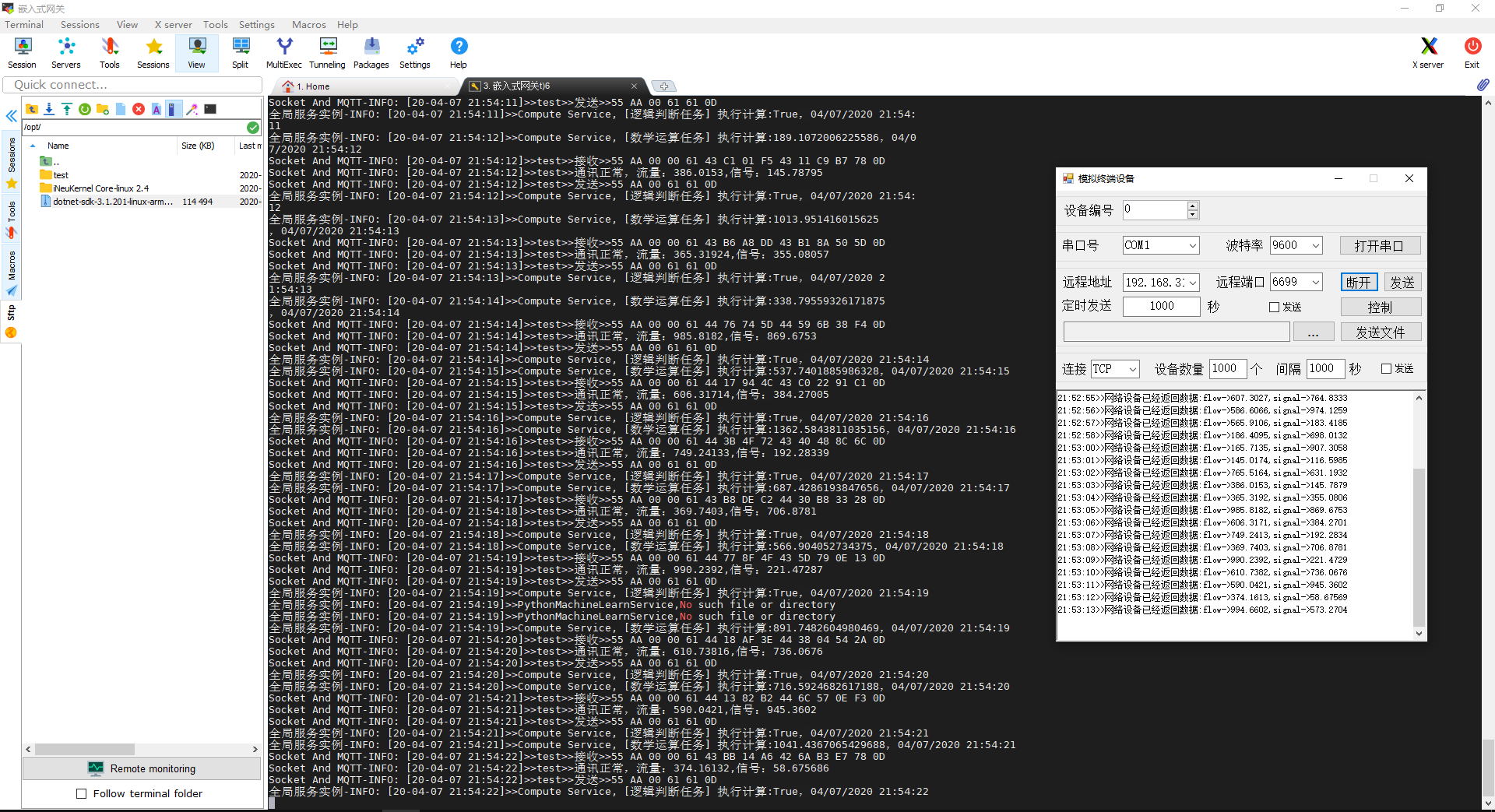

部署后台服务(iNeuKernel),实际部署和应用的效果,如下图:


前台应用界面,如下图:

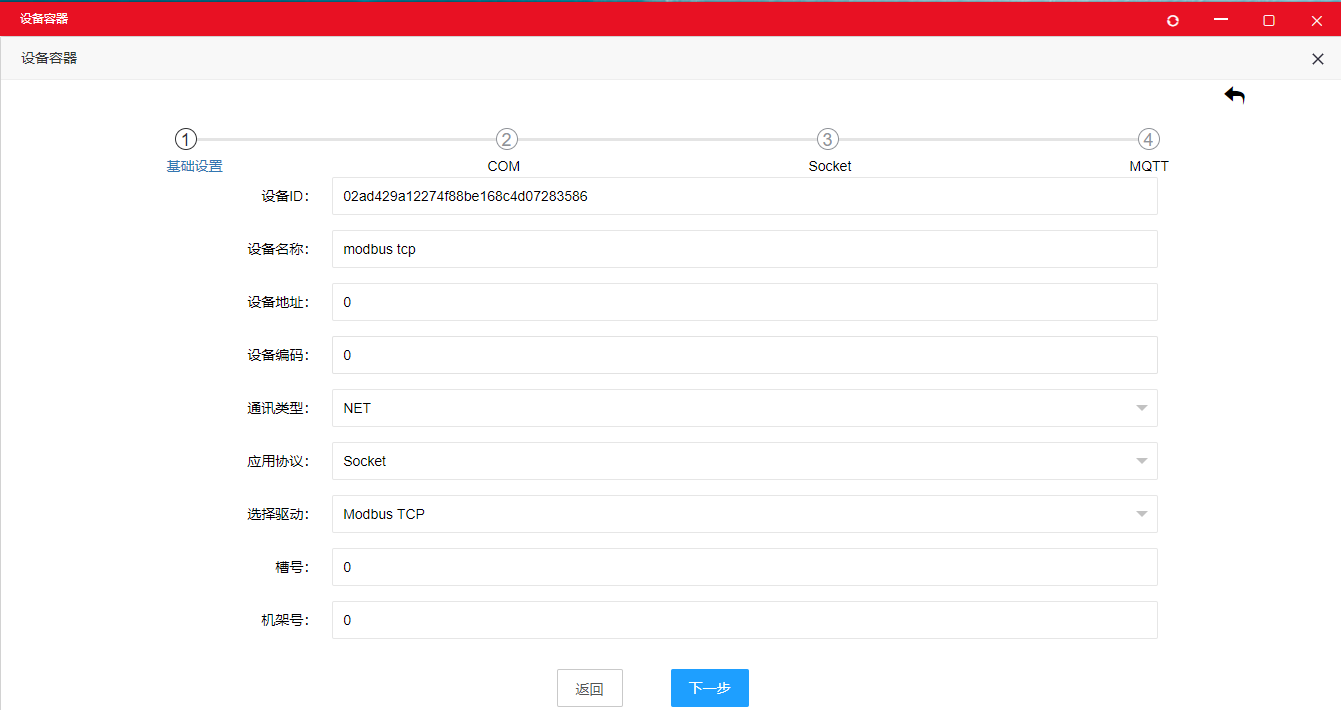

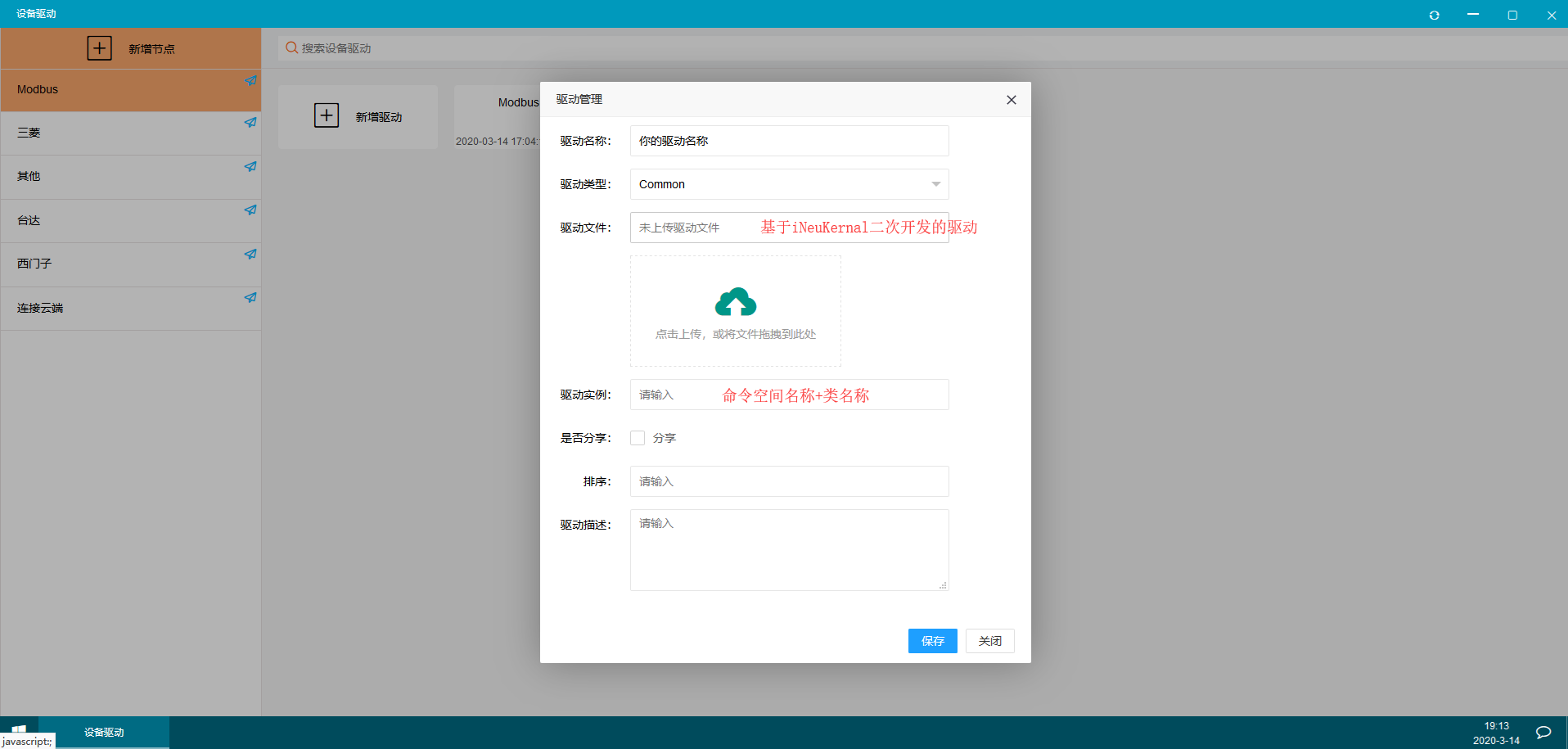

设备驱动管理

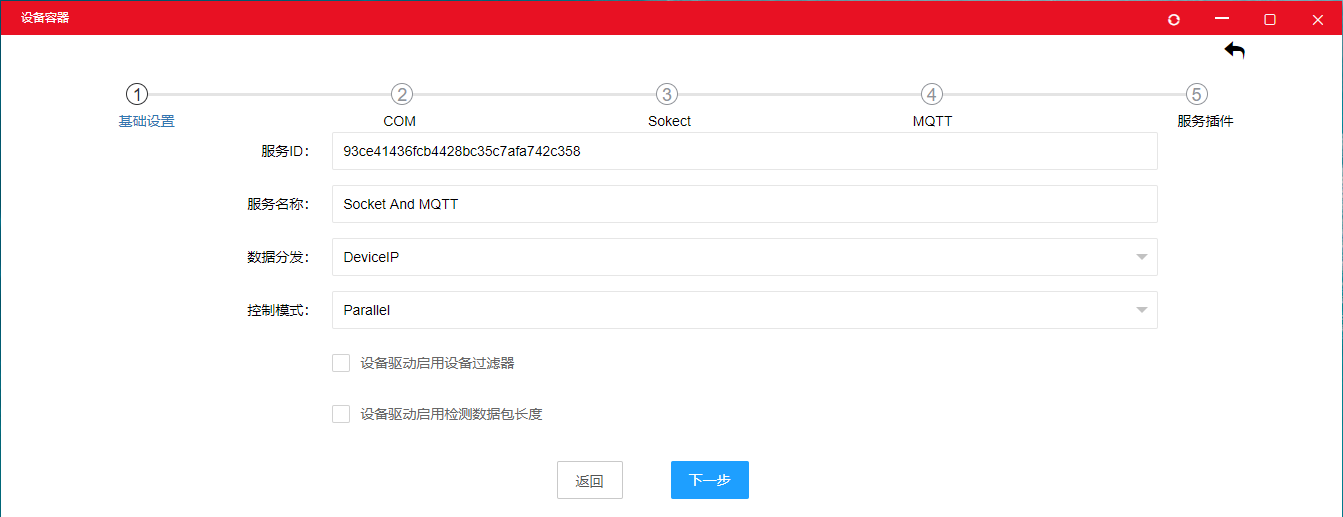

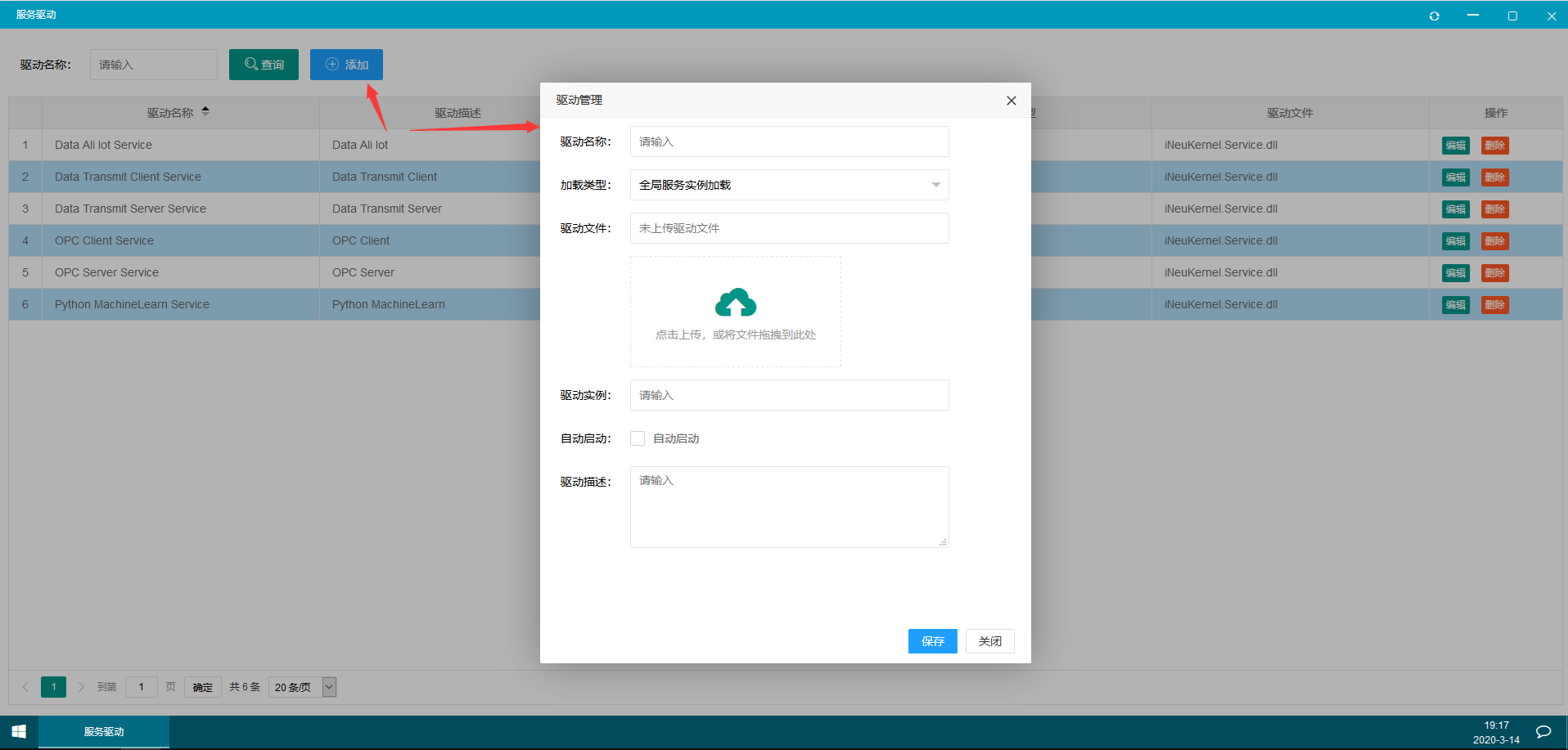

服务驱动

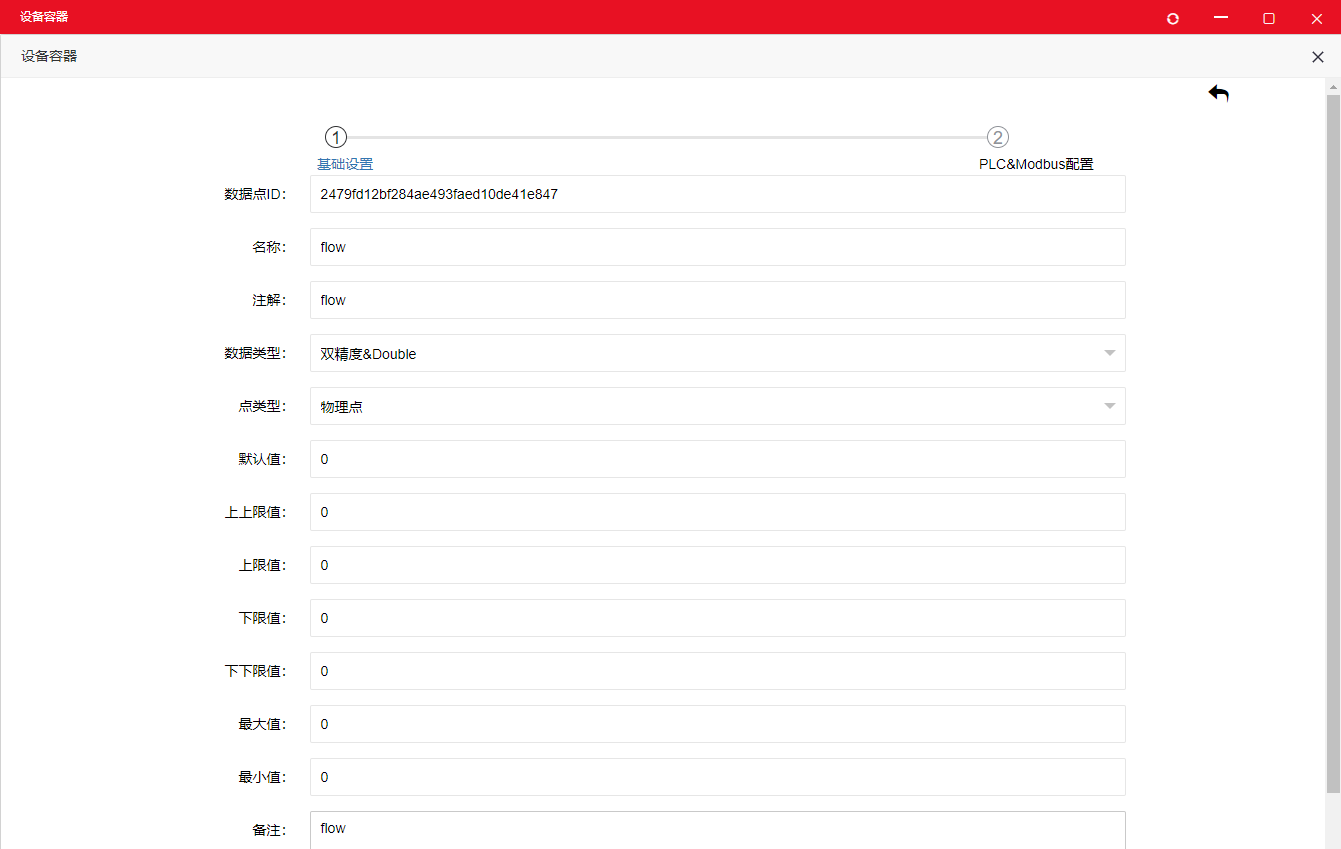

数据采集配置

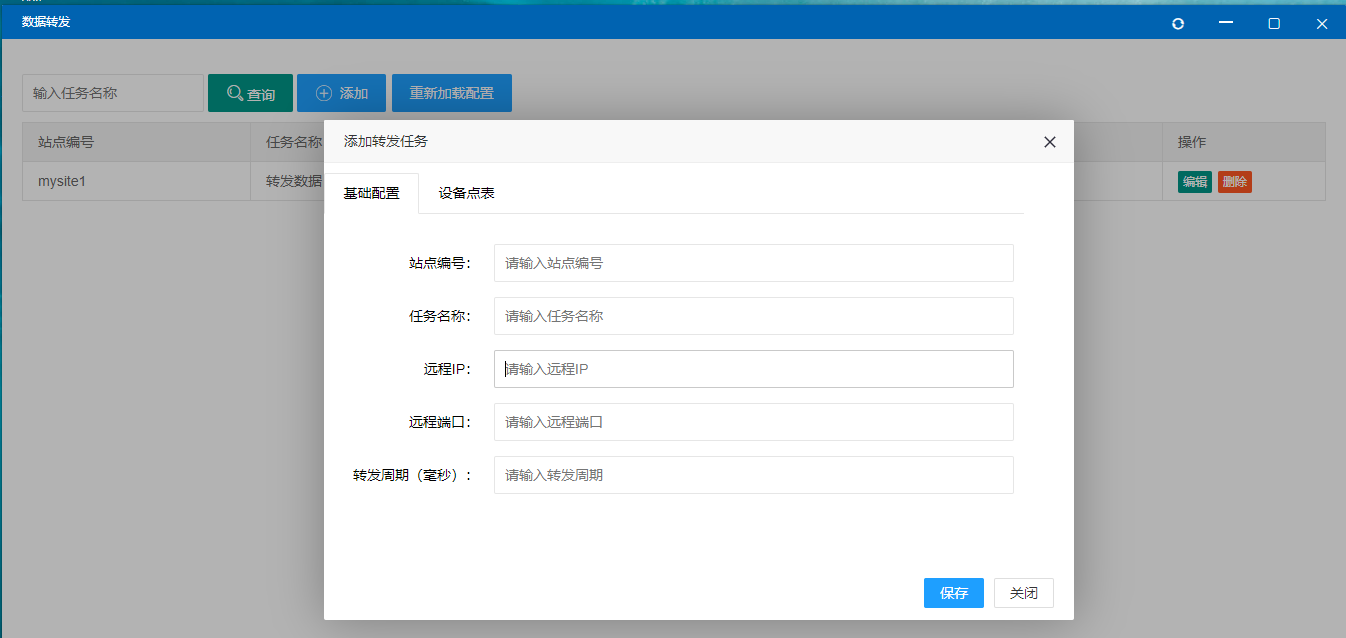

数据转发

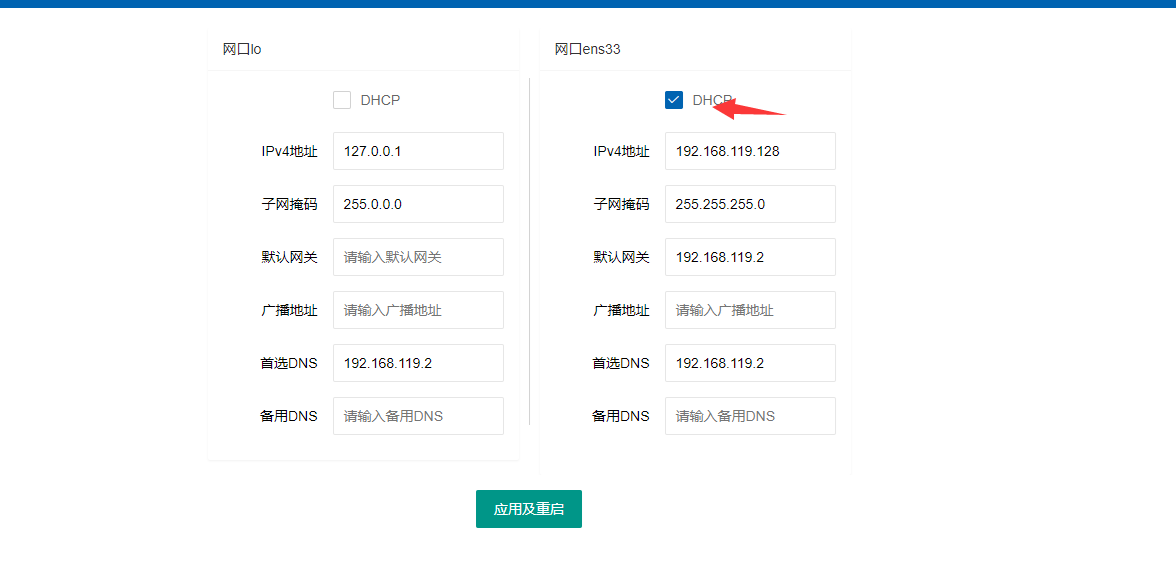

网络配置

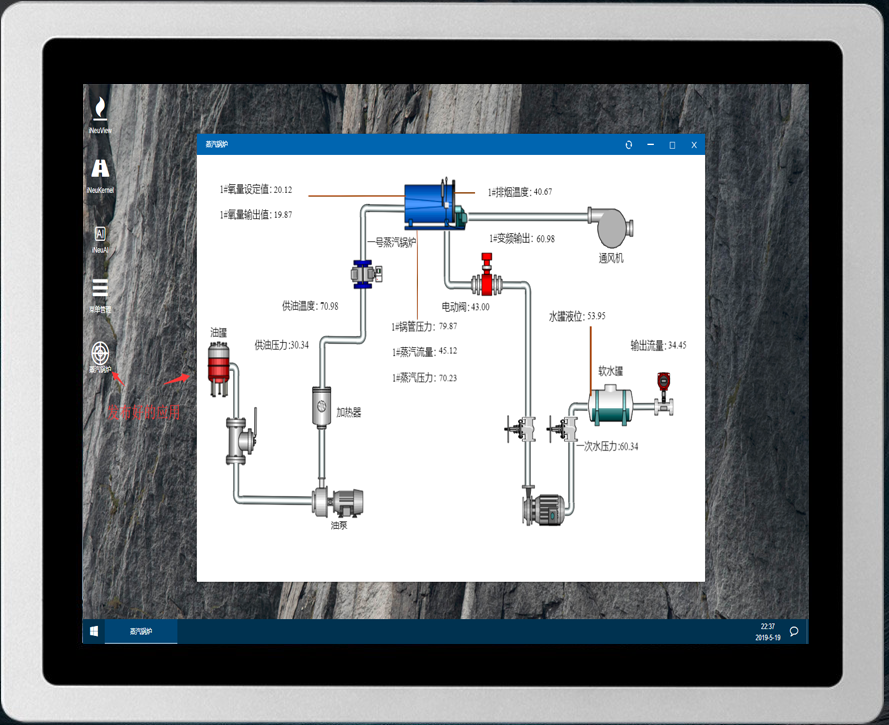

远程屏幕组态,满足数据就地显示的需求
